Parkodex EasyCARE® reduceerventiel met 0-15 L/pm flowschakelaar
De Parkodex EasyCARE® reduceerventiel met 0-15 L/pm flowschakelaar is een reduceerventiel met ingebouwde schakelaar waarmee een patiënt direct kan worden voorzien van zuurstoftherapie vanaf de gascilinder. De schakelaar is gemakkelijk en soepel in te stellen, waarbij de schakeling zowel voel als hoorbaar is met een duidelijke klik waardoor de gebruiker zeer eenvoudig de juiste flow instelt.
- Grote draaiknop voor eenvoudige bediening
- Blokkeerbare instelknop, geen risico op ongewenste verdraaiing
- Duidelijke schakelingen tussen de verschillende standen
- Gemakkelijk afleesbare manometer
- Ingebouwde overdruks-veiligheidsklep
Beschrijving Parkodex EasyCARE® reduceerventiel met 0-15 L/pm flowschakelaar
Parkodex EasyCARE®
De Parkodex EasyCARE® reduceerventiel met 0-15 L/pm flowschakelaar is een reduceerventiel met ingebouwde flowschakelaar. Hierdoor kan de patiënt direct worden voorzien van de beoogde zuurstoftherapie vanaf de gascilinder. De schakelaar is op 10 verschillende standen in te stellen en het is een optie om het reduceerventiel te voorzien van een tweede uitgang. Denk hierbij aan een gasconnectie zoals een NIST of DIN aansluiting.
Ontwerp
Het technisch ontwerp en de compacte uitvoering van de Parkodex EasyCARE® reduceerventiel met 0-15 L/pm flowschakelaar zorgen voor zeer nauwkeurige flows voor de beoogde zuurstoftherapieën. Het reduceerventiel is gemaakt van messing en aluminium, dat wordt beschermt door een schok beschermende techno polymeer behuizing en is voorzien van een ingebouwde overdruks-veiligheidsklep. De maximale ingangsdruk van 200bar is gemakkelijk aftelezen op de geïntegreerde manometer met gekleurde secties.
Uitvoeringen
De schakelaar is gemakkelijk en soepel in te stellen op de volgende waardes 0, 0.5, 1, 2, 3, 4, 6, 9, 12 en 15 L/min. De schakeling is zowel voel als hoorbaar met een duidelijke klik op dezelfde manier als de EasyMED. De flowschakelaar is verkrijgbaar in vijf uitvoeringen, namelijk 6 L/min, 14 L/min, 15 L/min, 30 L/min & 50 L/min.

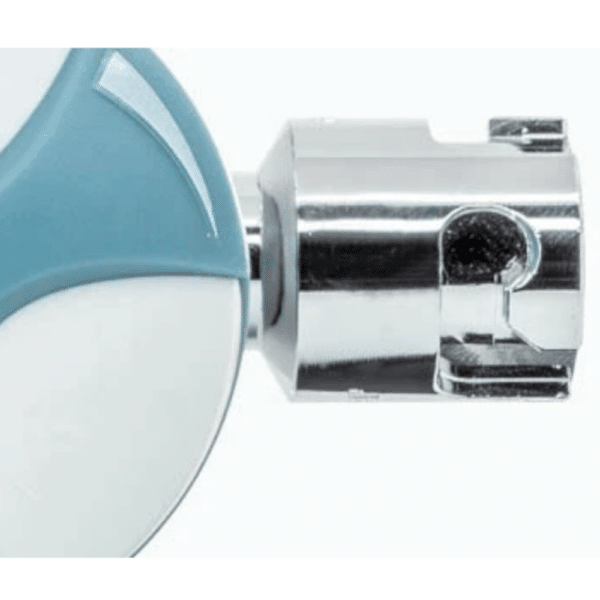

De reduceer is beschikbaar met verschillende ingangskoppelingen. Uitvoerbaar in de bekende “Pin-index” en “Bullnose”, maar ook AFNOR NF-E 29-656, DIN 477-1, UNI 11144 en CGA 540. Zie graag de laatste afbeelding voor een visueel overzicht van de cilinderkoppelingen. Daarnaast is het een optionele mogelijkheid om het product te voorzien van een medische gasafnamepunt zoals AFNOR NF-S 90-116, UNI 9507, BS 5682 , DIN 13260 en SS 875 24 30.
Specificaties
| Geschikt voor cilinders | Pin-index, Bullnose, AFNOR NF-E 29-656, DIN 477-1, UNI 11144 en CGA 540 |
|---|---|
| Schaal | 0 – 315 bar, met kleur indicatie |
| Maatvoering (LxBxH) | 57x160x128 mm |
| Nauwkeurigheid | ±10% van de afgelezen waarde of ±0.5 L/min. (±0.2 L/min. voor flows < 1 L/min.) |
| Standaard uitgangsaansluiting | Nippel met tweezijdig schoefdraad, uitwisselbaar door de gebruiker: M12x1.25 M • 1/4” ISO 3253 M. 9/16” UNF. M12x1.25 M • 9/16” UNF EN 13544-2 M. |
| Ingangsdruk | 60 tot 200 bar, met een flow van 40L/min |
| Gewicht | 0.75 kg |
| Gassoort | O2 en Lucht |
| Flow calibratie data | 1013 mbar 23 °C |
| Optionele gasafnamepunten | AFNOR NF-S 90-116 • UNI 9507 • BS 5682 • DIN 13260 • SS 875 24 30 |
